Vrifjærer - Rustfritt

Vrifjærer - Rustfritt

Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-4 dager. Dette gjelder for alle lagerførte vrifjærer.

Se vårt store utvalg av vrifjærer i rustfri tråd. Se mengderabatter og priser ved å klikke på kurven ved siden av ønsket vare.

Med sorterings-glidebryterne nedenfor navigerer du raskt og enkelt.

Hva er en vrifjær?


Torsjonsfjærer brukes til å yte et dreiemoment eller samle rotasjonsenergi i en konstruksjon. En torsjonsfjær monteres typisk på en aksel. Akselen er dimensjonert slik at det er akkurat nok luft mellom aksel og innsiden av fjærkroppen. Det må ikke være for mye eller for lite luft mellom akselen og fjærkroppen. Hvis det er for mye luft, kan fjærkroppen bryte sammen, og hvis det er for lite luft, kan fjærkroppen låses på akselen ved belastning.

Fjæren skal alltid belastes i retningen slik at fjærkroppen "lukkes". Det kan velges høyre- eller venstreviklede fjærer slik at de kan sitte parvis på en aksel.

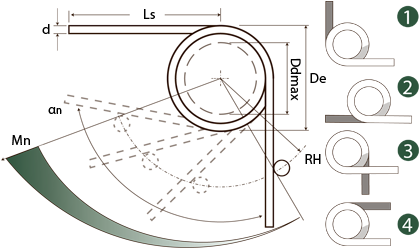

Forskjellige benstillinger


Vi tilbyr vrifjærer i rustfritt stål med fire forskjellige benstillinger. Hvis du ønsker en annen benstilling, kan kanskje vår serie i pianotråd hjelpe. Les mer.

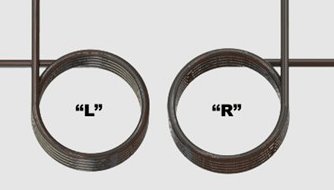

Viklingsretning


Varenummer som slutter på "R", er høyreviklet.
Varenummer som slutter på "L", er venstreviklet.

Handle etter
Butikkalternativer
d - Tråd (mm)
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
Ddmax - Maks dorn (mm)
n - Fjærende vindinger (Stk.)
Ls1 - Benlengde (mm)
αn - maks. dreining (grader)
Mn - Maks dreining moment (N mm)

Items 1-10 of 360

Set Descending Direction
Vis priser - Legg i handlekurv Materiale d
Tråd (mm)
De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
Ddmax
Maks dorn (mm)
n
Fjærende vindinger (Stk.)
Ls1
Benlengde (mm)
αn
maks. dreining (grader)
Mn
Maks dreining moment (N mm)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Rustfritt 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Rustfritt 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Rustfritt 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Rustfritt 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Rustfritt 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Rustfritt 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Rustfritt 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Rustfritt 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Rustfritt 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Rustfritt 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    På lager: 1 206
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 2,36
    Di - Innvendig diameter (mm) 1,76
    Ddmax - Maks dorn (mm) 1,40
    n - Fjærende vindinger (Stk.) 2,25
    Ls1 - Benlengde (mm) 9,50
    αn - maks. dreining (grader) 90,00
    Mn - Maks dreining moment (N mm) 5,31
  2. T012-090-055R
    På lager: 1 055
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 2,36
    Di - Innvendig diameter (mm) 1,76
    Ddmax - Maks dorn (mm) 1,40
    n - Fjærende vindinger (Stk.) 2,25
    Ls1 - Benlengde (mm) 9,50
    αn - maks. dreining (grader) 90,00
    Mn - Maks dreining moment (N mm) 5,31
  3. T012-270-062L
    På lager: 1 414
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 2,59
    Di - Innvendig diameter (mm) 1,99
    Ddmax - Maks dorn (mm) 1,57
    n - Fjærende vindinger (Stk.) 8,75
    Ls1 - Benlengde (mm) 9,50
    αn - maks. dreining (grader) 270,00
    Mn - Maks dreining moment (N mm) 5,31
  4. T012-270-062R
    På lager: 415
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 2,59
    Di - Innvendig diameter (mm) 1,99
    Ddmax - Maks dorn (mm) 1,57
    n - Fjærende vindinger (Stk.) 8,75
    Ls1 - Benlengde (mm) 9,50
    αn - maks. dreining (grader) 270,00
    Mn - Maks dreining moment (N mm) 5,31
  5. T012-180-067L
    På lager: 290
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 2,77
    Di - Innvendig diameter (mm) 2,17
    Ddmax - Maks dorn (mm) 1,70
    n - Fjærende vindinger (Stk.) 5,00
    Ls1 - Benlengde (mm) 9,50
    αn - maks. dreining (grader) 180,00
    Mn - Maks dreining moment (N mm) 5,31
  6. T012-180-067R
    På lager: 664
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 2,77
    Di - Innvendig diameter (mm) 2,17
    Ddmax - Maks dorn (mm) 1,70
    n - Fjærende vindinger (Stk.) 5,00
    Ls1 - Benlengde (mm) 9,50
    αn - maks. dreining (grader) 180,00
    Mn - Maks dreining moment (N mm) 5,31
  7. T012-180-109L
    På lager: 267
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 4,22
    Di - Innvendig diameter (mm) 3,62
    Ddmax - Maks dorn (mm) 2,77
    n - Fjærende vindinger (Stk.) 3,00
    Ls1 - Benlengde (mm) 12,70
    αn - maks. dreining (grader) 180,00
    Mn - Maks dreining moment (N mm) 5,31
  8. T012-180-109R
    På lager: 93
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 4,22
    Di - Innvendig diameter (mm) 3,62
    Ddmax - Maks dorn (mm) 2,77
    n - Fjærende vindinger (Stk.) 3,00
    Ls1 - Benlengde (mm) 12,70
    αn - maks. dreining (grader) 180,00
    Mn - Maks dreining moment (N mm) 5,31
  9. T012-270-109L
    På lager: 1 149
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 4,32
    Di - Innvendig diameter (mm) 3,72
    Ddmax - Maks dorn (mm) 2,77
    n - Fjærende vindinger (Stk.) 4,75
    Ls1 - Benlengde (mm) 12,70
    αn - maks. dreining (grader) 270,00
    Mn - Maks dreining moment (N mm) 5,31
  10. T012-270-109R
    På lager: 498
    Materiale Rustfritt 302
    d - Tråd (mm) 0,30
    De - Utvendig diameter (mm) 4,32
    Di - Innvendig diameter (mm) 3,72
    Ddmax - Maks dorn (mm) 2,77
    n - Fjærende vindinger (Stk.) 4,75
    Ls1 - Benlengde (mm) 12,70
    αn - maks. dreining (grader) 270,00
    Mn - Maks dreining moment (N mm) 5,31
Page
per side

Rustfritt:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbeidstemperaturer mellem -200 ºC og +250 ºC

Toleranser på moment: +/- 10 %
Toleranser på Utv. diameter (De): +/- 5 %

Hvis du ønsker datablad i pdf eller 3d-cad-tegning av fjær i .step-, .iges- eller .sat-format, kan de hentes gratis ved å trykke på 3d-cad-symbolet ved siden av varenummeret i tabellen.

Varenummer som slutter på "R", er høyreviklet.
Varenummer som slutter på "L", er venstreviklet.

Vrifjærer - Rustfritt - Viklingsretning

Levetiden til en fjær er generelt svært vanskelig å definere. Utrolig mange parametere spiller inn, og det er derfor umulig å definere en levetid.

Parametere som har stor betydning for levetiden, er blant annet: Montering, monteringsmåte, antall bevegelser, vibrasjoner, støtpåvirkning, vridning, vandringslengde, ikke-aksial vandring, temperatur, slitasje mot andre flater, bruksmiljø, evt. rengjøringsmidler, sidepåvirkning osv.

Hvis fjæren belastes maksimalt eller utover det maksimale, vil den få kort levetid og kan få varige deformasjoner.
