Vrifjærer - Pianotråd

Vrifjærer - Pianotråd

Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-4 dager. Dette gjelder for alle lagerførte vrifjærer.

Med sorterings-glidebryterne nedenfor navigerer du raskt og enkelt. Se vårt store utvalg av vrifjærer.

Hva er en vrifjær?


Torsjonsfjærer brukes til å yte et dreiemoment eller samle rotasjonsenergi i en konstruksjon. En torsjonsfjær monteres typisk på en aksel. Akselen er dimensjonert slik at det er akkurat nok luft mellom aksel og innsiden av fjærkroppen. Det må ikke være for mye eller for lite luft mellom akselen og fjærkroppen. Hvis det er for mye luft, kan fjærkroppen bryte sammen, og hvis det er for lite luft, kan fjærkroppen låses på akselen ved belastning.

Fjæren skal alltid belastes i retningen slik at fjærkroppen "lukkes". Det kan velges høyre- eller venstreviklede fjærer slik at de kan sitte parvis på en aksel.

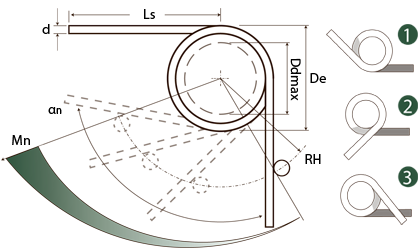

Forskjellige benstillinger


Vi tilbyr vrifjærer i pianotråd med 3 forskjellige benstillinger. Hvis en annen benstilling ønskes, kan serien vår i rustfritt stål kanskje hjelpe. Les mer.

Viklingsretning


Varenummer som slutter på "R", er høyreviklet.
Varenummer som slutter på "L", er venstreviklet.

Handle etter
Butikkalternativer
d - Tråd (mm)
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
Ddmax - Maks dorn (mm)
n - Fjærende vindinger (Stk.)
Ls1 - Benlengde (mm)
αn - maks. dreining (grader)
Ben instilling
Mn - Maks dreining moment (N mm)

Items 1-10 of 144

Set Descending Direction
Vis priser - Legg i handlekurv Materiale d
Tråd (mm)
De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
Ddmax
Maks dorn (mm)
n
Fjærende vindinger (Stk.)
Ls1
Benlengde (mm)
αn
maks. dreining (grader)
Mn
Maks dreining moment (N mm)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Pianotråd 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125L T016-210-125L
Pianotråd 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125R T016-210-125R
Pianotråd 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125L T016-300-125L
Pianotråd 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125R T016-300-125R
Pianotråd 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125L T016-120-125L
Pianotråd 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125R T016-120-125R
Pianotråd 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187L T020-300-187L
Pianotråd 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187R T020-300-187R
Pianotråd 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187L T020-210-187L
Pianotråd 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187R T020-210-187R
  1. T016-210-125L
    På lager: 544
    Materiale Pianotråd
    d - Tråd (mm) 0,41
    De - Utvendig diameter (mm) 4,78
    Di - Innvendig diameter (mm) 3,96
    Ddmax - Maks dorn (mm) 3,18
    n - Fjærende vindinger (Stk.) 5,92
    Ls1 - Benlengde (mm) 19,10
    αn - maks. dreining (grader) 210,00
    Mn - Maks dreining moment (N mm) 12,00
  2. T016-210-125R
    På lager: 1 193
    Materiale Pianotråd
    d - Tråd (mm) 0,41
    De - Utvendig diameter (mm) 4,78
    Di - Innvendig diameter (mm) 3,96
    Ddmax - Maks dorn (mm) 3,18
    n - Fjærende vindinger (Stk.) 5,92
    Ls1 - Benlengde (mm) 19,10
    αn - maks. dreining (grader) 210,00
    Mn - Maks dreining moment (N mm) 12,00
  3. T016-300-125L
    På lager: 1 130
    Materiale Pianotråd
    d - Tråd (mm) 0,41
    De - Utvendig diameter (mm) 4,78
    Di - Innvendig diameter (mm) 3,96
    Ddmax - Maks dorn (mm) 3,18
    n - Fjærende vindinger (Stk.) 8,67
    Ls1 - Benlengde (mm) 19,10
    αn - maks. dreining (grader) 300,00
    Mn - Maks dreining moment (N mm) 12,00
  4. T016-300-125R
    På lager: 511
    Materiale Pianotråd
    d - Tråd (mm) 0,41
    De - Utvendig diameter (mm) 4,78
    Di - Innvendig diameter (mm) 3,96
    Ddmax - Maks dorn (mm) 3,18
    n - Fjærende vindinger (Stk.) 8,67
    Ls1 - Benlengde (mm) 19,10
    αn - maks. dreining (grader) 300,00
    Mn - Maks dreining moment (N mm) 12,00
  5. T016-120-125L
    På lager: 622
    Materiale Pianotråd
    d - Tråd (mm) 0,41
    De - Utvendig diameter (mm) 4,83
    Di - Innvendig diameter (mm) 4,01
    Ddmax - Maks dorn (mm) 3,18
    n - Fjærende vindinger (Stk.) 3,17
    Ls1 - Benlengde (mm) 19,10
    αn - maks. dreining (grader) 120,00
    Mn - Maks dreining moment (N mm) 12,00
  6. T016-120-125R
    På lager: 489
    Materiale Pianotråd
    d - Tråd (mm) 0,41
    De - Utvendig diameter (mm) 4,83
    Di - Innvendig diameter (mm) 4,01
    Ddmax - Maks dorn (mm) 3,18
    n - Fjærende vindinger (Stk.) 3,17
    Ls1 - Benlengde (mm) 19,10
    αn - maks. dreining (grader) 120,00
    Mn - Maks dreining moment (N mm) 12,00
  7. T020-300-187L
    På lager: 1 039
    Materiale Pianotråd
    d - Tråd (mm) 0,51
    De - Utvendig diameter (mm) 6,93
    Di - Innvendig diameter (mm) 5,91
    Ddmax - Maks dorn (mm) 4,75
    n - Fjærende vindinger (Stk.) 8,67
    Ls1 - Benlengde (mm) 25,40
    αn - maks. dreining (grader) 300,00
    Mn - Maks dreining moment (N mm) 20,00
  8. T020-300-187R
    På lager: 977
    Materiale Pianotråd
    d - Tråd (mm) 0,51
    De - Utvendig diameter (mm) 6,93
    Di - Innvendig diameter (mm) 5,91
    Ddmax - Maks dorn (mm) 4,75
    n - Fjærende vindinger (Stk.) 8,67
    Ls1 - Benlengde (mm) 25,40
    αn - maks. dreining (grader) 300,00
    Mn - Maks dreining moment (N mm) 20,00
  9. T020-210-187L
    På lager: 529
    Materiale Pianotråd
    d - Tråd (mm) 0,51
    De - Utvendig diameter (mm) 6,96
    Di - Innvendig diameter (mm) 5,94
    Ddmax - Maks dorn (mm) 4,75
    n - Fjærende vindinger (Stk.) 5,92
    Ls1 - Benlengde (mm) 25,40
    αn - maks. dreining (grader) 210,00
    Mn - Maks dreining moment (N mm) 20,00
  10. T020-210-187R
    På lager: 532
    Materiale Pianotråd
    d - Tråd (mm) 0,51
    De - Utvendig diameter (mm) 6,96
    Di - Innvendig diameter (mm) 5,94
    Ddmax - Maks dorn (mm) 4,75
    n - Fjærende vindinger (Stk.) 5,92
    Ls1 - Benlengde (mm) 25,40
    αn - maks. dreining (grader) 210,00
    Mn - Maks dreining moment (N mm) 20,00
Page
per side

DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbeidstemperatur mellem -30 ºC og +120 ºC

Toleranser på moment: +/- 10 %
Toleranser på Utv. diameter (De): +/- 5 %

Hvis du ønsker datablad i pdf eller 3d-cad-tegning av fjær i .step-, .iges- eller .sat-format, kan de hentes gratis ved å trykke på 3d-cad-symbolet ved siden av varenummeret i tabellen.

Varenummer som slutter på "R", er høyreviklet.
Varenummer som slutter på "L", er venstreviklet.

Vrifjærer - Pianotråd - Viklingsretning

Levetiden til en fjær er generelt svært vanskelig å definere. Utrolig mange parametere spiller inn, og det er derfor umulig å definere en levetid.

Parametere som har stor betydning for levetiden, er blant annet: Montering, monteringsmåte, antall bevegelser, vibrasjoner, støtpåvirkning, vridning, vandringslengde, ikke-aksial vandring, temperatur, slitasje mot andre flater, bruksmiljø, evt. rengjøringsmidler, sidepåvirkning osv.

Hvis fjæren belastes maksimalt eller utover det maksimale, vil den få kort levetid og kan få varige deformasjoner.>
