Tallerkenfjærer 50CrV4 - 302 - 304 - 316

Tallerkenfjærer

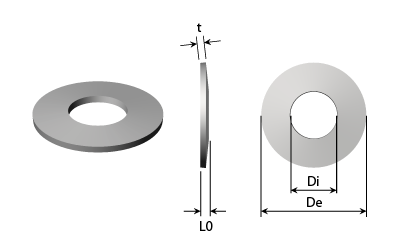

Teknisk tegning - Tallerkenfjærer
Gå til teknisk informasjon

Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-7 dager. Dette gjelder for alle lagerførte tallerkenfjærer

Dette gjelder for alle lagerførte tallerkenfjærer

Se mengderabatter og priser ved å klikke på kurven ved siden av ønsket vare.

Med sorterings-glidebryterne nedenfor navigerer du raskt og enkelt.

Hva er en tallerkenfjær?


En tallerkenfjær gir stor kraft ved kort vandring og brukes derfor ofte i konstruksjoner med behov for stor kraft på minimal plass. Tallerkenfjæren er utformet som en konisk fjærskive, som yter motstand ved sammentrykking, noe som gir fjæren dens fjærende effekt.

Få flere krefter ut av tallerkenfjærer


Hvis én tallerkenfjær ikke er nok til den ønskede kraften og vandringen, går det an å sette sammen/stable flere tallerkenfjærer.

Hvis det settes 2 like tallerkenfjærer inn i hverandre, gir dette 2 * kraft og 1 * vandring.
Hvis det settes 2 like tallerkenfjærer mot hverandre, gir dette 1 * kraft og 2 * vandring.

Derfor kan man ved å kombinere stablene justere kraften og vandringen avhengig av oppgaven.

Svarte tallerkenfjærer


Svarte tallerkenfjærer er fosfaterte og oljede. Dette gir en viss beskyttelse, men gir ikke absolutt rustbeskyttelse.

Rustfrie tallerkenfjærer


Våre rustfrie tallerkenfjærer er fremstilt i AISI 302, AISI 304 & AISI 316-materiale. Vi anbefaler at disse benyttes i fuktig eller vått miljø.

Vis mer Vis mindre

45-70092-description

Fjærstål - Olje

45-70015-description

Rustfritt 302

45-70023-description

Rustfritt 304

45-70184-description

Rustfritt 316
Handle etter
Butikkalternativer
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
t - Tykkelse (mm)
L0 - Ubelastet lengde (mm)
L - Høyde ved belastningen F (mm)
F - Kraft (N)
s - Maks vandring (mm)
Materiale

Items 1-10 of 944

Set Descending Direction
Vis priser - Legg i handlekurv Materiale De
Utvendig diameter (mm)		 Di
Innvendig diameter (mm)		 t
Tykkelse (mm)		 L0
Ubelastet lengde (mm)		 L
Høyde ved belastningen F (mm)		 F
Kraft (N)		 s
Maks vandring (mm)		 Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Rustfritt 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Rustfritt 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Rustfritt 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Fjærstål - Olje 6,00 3,20 0,30 0,45 0,34 119,00 0,11 600-320-30 600-320-30
Rustfritt 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Rustfritt 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Fjærstål - Olje 8,00 3,20 0,20 0,40 0,25 26,00 0,15 00800200 00800200
Fjærstål - Olje 8,00 3,20 0,20 0,40 0,25 26,00 0,15 800-320-20 800-320-20
Rustfritt 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Fjærstål - Olje 8,00 3,20 0,30 0,55 0,36 104,30 0,19 800-320-30 800-320-30
  1. 600-320-30-304
    På lager: 2 732
    600-320-30-304
    Materiale Rustfritt 304
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 0,45
    L - Høyde ved belastningen F (mm) 0,34
    F - Kraft (N) 116,00
    s - Maks vandring (mm) 0,11
  2. 00600100RF
    På lager: 2 625
    00600100RF
    Materiale Rustfritt 302
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 0,45
    L - Høyde ved belastningen F (mm) 0,34
    F - Kraft (N) 99,45
    s - Maks vandring (mm) 0,11
  3. 600-320-30-316
    På lager: 9 492
    600-320-30-316
    Materiale Rustfritt 316
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 0,45
    L - Høyde ved belastningen F (mm) 0,34
    F - Kraft (N) 116,00
    s - Maks vandring (mm) 0,11
  4. 600-320-30
    På lager: 18 600
    600-320-30
    Materiale Fjærstål - Olje
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 0,45
    L - Høyde ved belastningen F (mm) 0,34
    F - Kraft (N) 119,00
    s - Maks vandring (mm) 0,11
  5. 800-320-20-316
    På lager: 9 896
    800-320-20-316
    Materiale Rustfritt 316
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 0,40
    L - Høyde ved belastningen F (mm) 0,25
    F - Kraft (N) 25,00
    s - Maks vandring (mm) 0,15
  6. 800-320-20-304
    På lager: 3 755
    800-320-20-304
    Materiale Rustfritt 304
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 0,40
    L - Høyde ved belastningen F (mm) 0,25
    F - Kraft (N) 25,00
    s - Maks vandring (mm) 0,15
  7. 00800200
    På lager: 13 640
    00800200
    Materiale Fjærstål - Olje
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 0,40
    L - Høyde ved belastningen F (mm) 0,25
    F - Kraft (N) 26,00
    s - Maks vandring (mm) 0,15
  8. 800-320-20
    På lager: 19 961
    800-320-20
    Materiale Fjærstål - Olje
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 0,40
    L - Høyde ved belastningen F (mm) 0,25
    F - Kraft (N) 26,00
    s - Maks vandring (mm) 0,15
  9. 800-320-30-316
    På lager: 9 390
    800-320-30-316
    Materiale Rustfritt 316
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 0,55
    L - Høyde ved belastningen F (mm) 0,36
    F - Kraft (N) 101,00
    s - Maks vandring (mm) 0,19
  10. 800-320-30
    På lager: 19 955
    800-320-30
    Materiale Fjærstål - Olje
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 0,55
    L - Høyde ved belastningen F (mm) 0,36
    F - Kraft (N) 104,30
    s - Maks vandring (mm) 0,19
Page
per side
Fjærstål - Olje

Overflade:
Overflate er behandlet med fosfat og olje.
Arbeidstemperatur:
Mellem -20 ºC og +100 ºC
Klassifikation:
Materialtykkelse t mindre enn 1,25mm:
CK 67, CK 75 og CK 85 etter DIN 17222
Materialtykkelse (t) fra 1,25 mm og oppover:
50 CRV 4 etter DIN 17222 og DIN 17221
Utforming:
Materialtykkelse t mindre enn 1,25mm:
Utstanset, kaldformet med avfasede kanter
Materialtykkelse t fra 1,25mm til 6,00mm:
Utstanset, kaldformet og avdreide diametere
Materialtykkelse t over 6,00mm:
Kald- eller varmformet og alle overflater behandlet
Tykkelser på ferdige tallerkenfjærer kan måle mindre enn spesifisert tykkelse da spesifisert tykkelse er før maskinering.
Rustfritt 302, 304 & 316

Arbeidstemperatur:
Mellem -200 ºC og +200 ºC
Klassifikation:
Rustfritt 302: W. Nr. 1.4310
Rustfritt 304: W. Nr. 1.4301
Rustfritt 316: W. nr. 1.4401
Utforming:
Materialtykkelse t mindre enn 1,25mm:
Utstanset, kaldformet med avfasede kanter
Materialtykkelse t fra 1,25mm til 6,00mm:
Utstanset, kaldformet og avdreide diametere
Materialtykkelse t over 6,00mm:
Kald- eller varmformet og alle overflater behandlet
Tykkelser på ferdige tallerkenfjærer kan måle mindre enn spesifisert tykkelse da spesifisert tykkelse er før maskinering.

Alle våre skivefjærer er magnetiske - inkludert de i AISI 316. Dette er på grunn av måten de er produsert på. Ønskes ikke-magnetiske skivefjærer, vennligst kontakt oss på: [email protected]

Fjærstål - Olje & Rustfritt 302 - 8 sifre i varenummer (f.eks. 00600100) og rustfritt 302 (00600100RF)


Fjærer er dimensjonert etter DIN 2093. Dimensjonene er ubehandlede mål. Emner kan derfor ha divergerende mål i forhold til tabellene. Dette gjelder diameter og tykkelse.

Kraften er beregnet teoretisk og er derfor veiledende med mulighet for store toleranser.

50 CrV4 & Stainless 304 & Stainless 316 (alle med lagernummer som 1200-420-50 & 1200-420-50-304 & 1200-420-50-316)


Fjærene 50 CrV4 & Stainless 304 & Stainless 316 er dimensjonert etter DIN 16983, som gir følgende toleranser.

Kraften er beregnet teoretisk og er derfor veiledende med mulighet for store toleranser.

Størrelse på dia. (mm)
fra
til
>3
6
>6
10
>10
18
>18
30
>30
50
>50
80
>80
120
>120
180
>180
250
>250
315
>315
400
>400
500
Tolleranse (mm)
De
Di
Conc
0 / -0,12
0,12 / 0
0,15
0 / -0,15
0,15 / 0
0,18
0 / -0,18
0,18 / 0
0,22
0 / -0,21
0,21 / 0
0,26
0 / -0,25
0,25 / 0
0,32
0 / -0,30
0,30 / 0
0,60
0 / -0,35
0,35 / 0
0,70
0 / -0,40
0,40 / 0
0,80
0 / -0,46
0,46 / 0
0,92
0 / -0,52
0,52 / 0
1,04
0 / -0,57
0,57 / 0
1,14
0 / -0,63
0,63 / 0
1,26


Tykkelse t (mm)
fra
til
0,20
0,60
>0,60
<1,25
1,25
3,80
>3,80
6,00
>6,00
16,00
Toleranse på tykkelse t
i mm
+0,02 / -0,06
+0,03 / -0,09
+0,04 / -0,12
+0,05 / -0,15
+0,10 / -0,10


Tykkelse t(mm)
fra
til
0,00
<1,25
>1,25
2,00
>2,00
3,00
>3,00
6,00
>6,00
16,00
Toleranse i høyden L0(mm)
mm
+0,10 / -0,05
+0,15 / -0,08
+0,20 / -0,10
+0,30 / -0,15
+0,30 / -0,30


Tykkelse t (mm)
fra
til
0,00
<1,25
1,25
3,00
>3,00
6,00
>6,00
16,00
Toleranse av F ved testlengde Ltest
Ltest = L0 - 0,75*s
+25,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%


Hvis du ønsker datablad i pdf eller 3d-cad-tegning av fjær i .step-, .iges- eller .sat-format, kan de hentes gratis ved å trykke på 3d-cad-symbolet ved siden av varenummeret i tabellen.

Levetiden til en fjær er generelt svært vanskelig å definere. Utrolig mange parametere spiller inn, og det er derfor umulig å definere en levetid.

Parametere som har stor betydning for levetiden, er blant annet: Montering, monteringsmåte, antall bevegelser, vibrasjoner, støtpåvirkning, vridning, vandringslengde, ikke-aksial vandring, temperatur, slitasje mot andre flater, bruksmiljø, evt. rengjøringsmidler, sidepåvirkning osv.

Hvis fjæren belastes maksimalt eller utover det maksimale, vil den få kort levetid og kan få varige deformasjoner.
