Konstantkraftfjær
Denne typen konstantkraftfjær er fremstilt i rustfritt bånd (type 301), og fjæren vil ha en noenlunde konstant kraft over hele uttrekket. Det er forskjell på å kraften om den måles på båndets utadgående eller innadgående bevegelse. Det anbefales at det er minst 1 1/2 omgang av fjæren igjen på akselen ved fullt uttrekk.
Handle etter
Butikkalternativer

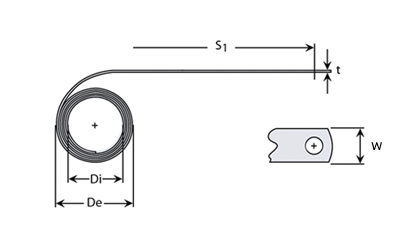

| Vis priser - Legg i handlekurv | Di Innvendig diameter (mm) |
De Utvendig diameter (mm) |
Fn Max belastning ved Ln (N) |
t Båndtykkelse (mm) |
W Båndbredde (mm) |
S1 Uttrekk (mm) |
Levetid antal cyclus (Stk.) |
hm Hull for montering (mm) |
Materiale | Lagernummer | Tilgjengelighet | Teknisk tegning | Les mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Rustfritt 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Rustfritt 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Rustfritt 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Rustfritt 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Rustfritt 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Rustfritt 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Rustfritt 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Rustfritt 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Rustfritt 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Rustfritt 301 | CF022-0112 |
|
- CF012-0038På lager: 547
Di - Innvendig diameter (mm) 5,50De - Utvendig diameter (mm) 7,60Fn - Max belastning ved Ln (N) 1,70t - Båndtykkelse (mm) 0,08W - Båndbredde (mm) 4,75S1 - Uttrekk (mm) 269,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 2,40Materiale Rustfritt 301
- CF015-0065På lager: 150
Di - Innvendig diameter (mm) 7,50De - Utvendig diameter (mm) 10,50Fn - Max belastning ved Ln (N) 2,90t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 6,35S1 - Uttrekk (mm) 333,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 3,30Materiale Rustfritt 301
- CF015-0049På lager: 147
Di - Innvendig diameter (mm) 7,75De - Utvendig diameter (mm) 10,50Fn - Max belastning ved Ln (N) 2,20t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 4,75S1 - Uttrekk (mm) 333,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 2,40Materiale Rustfritt 301
- CF015-0083På lager: 185
Di - Innvendig diameter (mm) 8,25De - Utvendig diameter (mm) 10,75Fn - Max belastning ved Ln (N) 3,70t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 7,90S1 - Uttrekk (mm) 333,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 3,30Materiale Rustfritt 301
- CF015-0050På lager: 212
Di - Innvendig diameter (mm) 9,00De - Utvendig diameter (mm) 11,50Fn - Max belastning ved Ln (N) 2,20t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 6,35S1 - Uttrekk (mm) 305,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 3,30Materiale Rustfritt 301
- CF017-0103På lager: 298
Di - Innvendig diameter (mm) 9,50De - Utvendig diameter (mm) 12,75Fn - Max belastning ved Ln (N) 4,60t - Båndtykkelse (mm) 0,13W - Båndbredde (mm) 7,90S1 - Uttrekk (mm) 372,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 3,30Materiale Rustfritt 301
- CF018-0075På lager: 215
Di - Innvendig diameter (mm) 10,67De - Utvendig diameter (mm) 14,00Fn - Max belastning ved Ln (N) 3,34t - Båndtykkelse (mm) 0,13W - Båndbredde (mm) 7,87S1 - Uttrekk (mm) 381,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 3,30Materiale Rustfritt 301
- CF024-0148På lager: 521
Di - Innvendig diameter (mm) 11,00De - Utvendig diameter (mm) 15,50Fn - Max belastning ved Ln (N) 6,60t - Båndtykkelse (mm) 0,15W - Båndbredde (mm) 9,50S1 - Uttrekk (mm) 536,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 5,00Materiale Rustfritt 301
- CF025-0198På lager: 423
Di - Innvendig diameter (mm) 11,00De - Utvendig diameter (mm) 15,50Fn - Max belastning ved Ln (N) 8,80t - Båndtykkelse (mm) 0,15W - Båndbredde (mm) 12,70S1 - Uttrekk (mm) 557,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 5,00Materiale Rustfritt 301
- CF022-0112På lager: 209
Di - Innvendig diameter (mm) 13,00De - Utvendig diameter (mm) 16,50Fn - Max belastning ved Ln (N) 4,98t - Båndtykkelse (mm) 0,15W - Båndbredde (mm) 9,40S1 - Uttrekk (mm) 457,00Levetid antal cyclus - (Stk.) 4.000,00hm - Hull for montering (mm) 3,30Materiale Rustfritt 301
Materiale
Rustfrit bånd Type 301
Arbeidstemperatur -200 ºC til +200 ºC
Tollerancer
Di innvendig diameter: +/- 15%
De utvendig diameter: +/- 15%
Fn max kraft:+/- 20% målt i utgående bevegelse.
Karakteristik
Denne typen konstantkraftfjærer er fremstilt i rustfritt bånd (type 301) og fjæren vil over hele uttrekket ha en noenlunde konstant kraft. Det er forskjell på kraften når den måles avhengig av om den måles på båndets utgående bevegelse eller inngående bevegelse. Det anbefales at det forblir minimum 1 1/2 omgang av fjæren igjen på akselen ved fullt uttrekk.
