Koniske Trykkfjærer
Koniske trykkfjærer i rustfritt fjærstål
Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-7 dager. Dette gjelder for alle lagerførte koniske trykkfjærer
Se mengderabatter og priser ved å klikke på kurven ved siden av ønsket vare.
Hvis du ikke finner riktig størrelse eller kraft for den koniske trykkfjæren du mangler, kan vi spesiallage koniske trykkfjærer i ønskede mål og mengder. Kontakt oss for mer informasjon.
Vi har over 100 forskjellige dimensjoner av koniske trykkfjærer på lager. Ved å bruke våre sorterings-glidebrytere kan du raskt og enkelt finne den koniske trykkfjæren du skal bruke.
Utformingen av de koniske trykkfjærene gir større vandring og stabilitet enn "vanlige" trykkfjærer. Derfor er koniske trykkfjærer velegnet til bruk der stabilitet og en kort sammenpresset lengde er viktig.

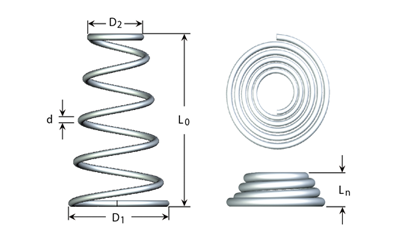

| Vis priser - Legg i handlekurv | Materiale | d Tråd (mm) |
D1 Utvendig diameter store enden (mm) |
D2 Utvendig diameter lille enden (mm) |
L0 Ubelastet lengde (mm) |
Ln Max belastet lengde (mm) |
Sn Max vandring (mm) |
Fn Max belastning ved Ln (N) |
R Fjærkonstant (N/mm) |
Lagernummer | Tilgjengelighet | Teknisk tegning | Les mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rustfritt 302 | 0,66 | 15,24 | 7,92 | 31,75 | 1,32 | 30,43 | 8,54 | 0,28 | A600-026-125 |
|
|
||||
| Rustfritt 302 | 0,66 | 15,24 | 8,71 | 25,40 | 1,32 | 24,08 | 7,03 | 0,29 | A600-026-100 |
|
|
||||
| Rustfritt 302 | 0,66 | 15,24 | 9,53 | 19,05 | 1,32 | 17,73 | 6,05 | 0,34 | A600-026-075 |
|
|
||||
| Rustfritt 302 | 0,74 | 9,00 | 3,18 | 6,35 | 1,48 | 4,87 | 23,53 | 4,83 | A360-029-025 |
|
|
||||
| Rustfritt 302 | 0,74 | 10,67 | 3,96 | 9,53 | 1,48 | 8,05 | 18,82 | 2,34 | A420-029-037 |
|
|
||||
| Rustfritt 302 | 0,74 | 10,67 | 4,75 | 7,92 | 1,48 | 6,44 | 16,37 | 2,54 | A420-029-031 |
|
|
||||
| Rustfritt 302 | 0,74 | 10,67 | 5,54 | 6,35 | 1,48 | 4,87 | 13,97 | 2,87 | A420-029-025 |
|
|
||||
| Rustfritt 302 | 0,74 | 12,19 | 4,75 | 15,88 | 1,48 | 14,40 | 17,35 | 1,20 | A480-029-062 |
|
|
||||
| Rustfritt 302 | 0,74 | 12,19 | 5,54 | 12,70 | 1,48 | 11,22 | 15,12 | 1,35 | A480-029-050 |
|
|
||||
| Rustfritt 302 | 0,74 | 12,19 | 6,35 | 9,53 | 1,48 | 8,05 | 12,01 | 1,49 | A480-029-037 |
|
|
- A600-026-125På lager: 795
Materiale Rustfritt 302d - Tråd (mm) 0,66D1 - Utvendig diameter store enden (mm) 15,24D2 - Utvendig diameter lille enden (mm) 7,92L0 - Ubelastet lengde (mm) 31,75Ln - Max belastet lengde (mm) 1,32Sn - Max vandring (mm) 30,43Fn - Max belastning ved Ln (N) 8,54R - Fjærkonstant (N/mm) 0,28
- A600-026-100På lager: 1 122
Materiale Rustfritt 302d - Tråd (mm) 0,66D1 - Utvendig diameter store enden (mm) 15,24D2 - Utvendig diameter lille enden (mm) 8,71L0 - Ubelastet lengde (mm) 25,40Ln - Max belastet lengde (mm) 1,32Sn - Max vandring (mm) 24,08Fn - Max belastning ved Ln (N) 7,03R - Fjærkonstant (N/mm) 0,29
- A600-026-075På lager: 2 640
Materiale Rustfritt 302d - Tråd (mm) 0,66D1 - Utvendig diameter store enden (mm) 15,24D2 - Utvendig diameter lille enden (mm) 9,53L0 - Ubelastet lengde (mm) 19,05Ln - Max belastet lengde (mm) 1,32Sn - Max vandring (mm) 17,73Fn - Max belastning ved Ln (N) 6,05R - Fjærkonstant (N/mm) 0,34
- A360-029-025På lager: 2 607
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 9,00D2 - Utvendig diameter lille enden (mm) 3,18L0 - Ubelastet lengde (mm) 6,35Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 4,87Fn - Max belastning ved Ln (N) 23,53R - Fjærkonstant (N/mm) 4,83
- A420-029-037På lager: 1 575
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 10,67D2 - Utvendig diameter lille enden (mm) 3,96L0 - Ubelastet lengde (mm) 9,53Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 8,05Fn - Max belastning ved Ln (N) 18,82R - Fjærkonstant (N/mm) 2,34
- A420-029-031På lager: 264
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 10,67D2 - Utvendig diameter lille enden (mm) 4,75L0 - Ubelastet lengde (mm) 7,92Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 6,44Fn - Max belastning ved Ln (N) 16,37R - Fjærkonstant (N/mm) 2,54
- A420-029-025På lager: 413
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 10,67D2 - Utvendig diameter lille enden (mm) 5,54L0 - Ubelastet lengde (mm) 6,35Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 4,87Fn - Max belastning ved Ln (N) 13,97R - Fjærkonstant (N/mm) 2,87
- A480-029-062På lager: 242
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 12,19D2 - Utvendig diameter lille enden (mm) 4,75L0 - Ubelastet lengde (mm) 15,88Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 14,40Fn - Max belastning ved Ln (N) 17,35R - Fjærkonstant (N/mm) 1,20
- A480-029-050På lager: 291
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 12,19D2 - Utvendig diameter lille enden (mm) 5,54L0 - Ubelastet lengde (mm) 12,70Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 11,22Fn - Max belastning ved Ln (N) 15,12R - Fjærkonstant (N/mm) 1,35
- A480-029-037På lager: 1 610
Materiale Rustfritt 302d - Tråd (mm) 0,74D1 - Utvendig diameter store enden (mm) 12,19D2 - Utvendig diameter lille enden (mm) 6,35L0 - Ubelastet lengde (mm) 9,53Ln - Max belastet lengde (mm) 1,48Sn - Max vandring (mm) 8,05Fn - Max belastning ved Ln (N) 12,01R - Fjærkonstant (N/mm) 1,49
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbeidstemperaturer mellem -200 ºC og +250 ºC
Fjærkonstant ( r ): +/- 10 %
Fri lengde (L0): +/- 0,635 mm: +/- 0,635 mm
Maks. kraft (Fn): bare som referanse
Diameter D1 og D2: inntil 6,096 mm: 0,127 mm
Diameter D1 og D2: inntil 12,7 mm: 0,2032 mm
Diameter D1 og D2: inntil 25,4 mm: 0,381 mm
Hvis du ønsker datablad i pdf eller 3d-cad-tegning av fjær i .step-, .iges- eller .sat-format, kan de hentes gratis ved å trykke på 3d-cad-symbolet ved siden av varenummeret i tabellen.
Endene er lagt ned uten slip.
Normalt høyre. Kraft og anvendelse påvirkes ikke av vikleretningen.: Standard koniske trykkfjærer er ikke definert med en spesifikk vikleretning. Avhengig av produksjonen kan fjærene være fremstilt som enten høyre- eller venstreviklet.
Levetiden til en fjær er generelt svært vanskelig å definere. Utrolig mange parametere spiller inn, og det er derfor umulig å definere en levetid.
Parametere som har stor betydning for levetiden, er blant annet:
Montering, monteringsmåte, antall bevegelser, vibrasjoner, støtpåvirkning, vridning, vandringslengde, ikke-aksial vandring, temperatur, slitasje mot andre flater, bruksmiljø, evt. rengjøringsmidler, sidepåvirkning osv.
En konisk trykkfjær bør alltid dimensjoneres slik at den gir ønsket vandring og kraft ved så liten utnyttelsesgrad som mulig. Dette vil gi fjæren lengst mulig levetid.
Hvis fjæren belastes maksimalt eller utover det maksimale, vil den få kort levetid og kan få varige deformasjoner.
Derfor anbefaler vi at man ikke utnytter mer enn 75 % av koniske fjærers maksimale vandring (Sn).
Alt etter belastning og vandring vil de koniske trykkfjærene sette seg i større eller mindre grad.
Koniske trykkfjærer kan levere en vandring helt ned til en høyde (Ln) på ca. 2 x trådtykkelsen (d). Dette anbefales likevel ikke på grunn av redusert levetid.
Hvis en konisk trykkfjær presses sammen til sin maksimalt belastede lengde (Ln), vil fjæren sette seg merkbart. Den kommer dermed ikke tilbake til sin opprinnelige lengde (L0).
