Kurvede fjærskiver
Kurvede fjærskiver brukes når en aksialklaring skal utlignes. Dette kan være utligning av mindre klaringer med relativ lett belastning.
Handle etter
Butikkalternativer

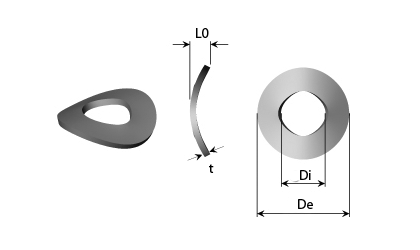

| Vis priser - Legg i handlekurv | Materiale | De Utvendig diameter (mm) |
Di Innvendig diameter (mm) |
h max Maksimum høyde (mm) |
h min Minimum høyde (mm) |
s Tykkelse (mm) |
Lagernummer | Tilgjengelighet | Teknisk tegning | Les mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fjærstål | 4,00 | 1,80 | 0,90 | 0,45 | 0,25 | 62030 |
|
|
||||
| Fjærstål | 4,50 | 2,20 | 1,00 | 0,50 | 0,30 | 62040 |
|
|
||||
| Fjærstål | 5,00 | 2,50 | 1,00 | 0,50 | 0,30 | 62050 |
|
|
||||
| Fjærstål | 5,50 | 2,80 | 1,10 | 0,55 | 0,30 | 62060 |
|
|
||||
| Fjærstål | 6,00 | 3,20 | 1,30 | 0,65 | 0,40 | 62070 |
|
|
||||
| Fjærstål | 7,00 | 3,70 | 1,40 | 0,70 | 0,40 | 62080 |
|
|
||||
| Fjærstål | 8,00 | 4,30 | 1,60 | 0,80 | 0,50 | 62090 |
|
|
||||
| Fjærstål | 10,00 | 5,30 | 1,80 | 0,90 | 0,50 | 62100 |
|
|
||||
| Fjærstål | 11,00 | 6,40 | 2,20 | 1,10 | 0,50 | 62110 |
|
|
||||
| Fjærstål | 12,00 | 7,40 | 2,40 | 1,00 | 0,50 | 62120 |
|
|
- 62030På lager: 608
Materiale FjærstålDe - Utvendig diameter (mm) 4,00Di - Innvendig diameter (mm) 1,80h max - Maksimum høyde (mm) 0,90h min - Minimum høyde (mm) 0,45s - Tykkelse (mm) 0,25
- 62040På lager: 2 315
Materiale FjærstålDe - Utvendig diameter (mm) 4,50Di - Innvendig diameter (mm) 2,20h max - Maksimum høyde (mm) 1,00h min - Minimum høyde (mm) 0,50s - Tykkelse (mm) 0,30
- 62050På lager: 564
Materiale FjærstålDe - Utvendig diameter (mm) 5,00Di - Innvendig diameter (mm) 2,50h max - Maksimum høyde (mm) 1,00h min - Minimum høyde (mm) 0,50s - Tykkelse (mm) 0,30
- 62060På lager: 780
Materiale FjærstålDe - Utvendig diameter (mm) 5,50Di - Innvendig diameter (mm) 2,80h max - Maksimum høyde (mm) 1,10h min - Minimum høyde (mm) 0,55s - Tykkelse (mm) 0,30
- 62070På lager: 8 463
Materiale FjærstålDe - Utvendig diameter (mm) 6,00Di - Innvendig diameter (mm) 3,20h max - Maksimum høyde (mm) 1,30h min - Minimum høyde (mm) 0,65s - Tykkelse (mm) 0,40
- 62080På lager: 440
Materiale FjærstålDe - Utvendig diameter (mm) 7,00Di - Innvendig diameter (mm) 3,70h max - Maksimum høyde (mm) 1,40h min - Minimum høyde (mm) 0,70s - Tykkelse (mm) 0,40
- 62090På lager: 145
Materiale FjærstålDe - Utvendig diameter (mm) 8,00Di - Innvendig diameter (mm) 4,30h max - Maksimum høyde (mm) 1,60h min - Minimum høyde (mm) 0,80s - Tykkelse (mm) 0,50
- 62100På lager: 1 093
Materiale FjærstålDe - Utvendig diameter (mm) 10,00Di - Innvendig diameter (mm) 5,30h max - Maksimum høyde (mm) 1,80h min - Minimum høyde (mm) 0,90s - Tykkelse (mm) 0,50
- 62110På lager: 1 871
Materiale FjærstålDe - Utvendig diameter (mm) 11,00Di - Innvendig diameter (mm) 6,40h max - Maksimum høyde (mm) 2,20h min - Minimum høyde (mm) 1,10s - Tykkelse (mm) 0,50
- 62120På lager: 500
Materiale FjærstålDe - Utvendig diameter (mm) 12,00Di - Innvendig diameter (mm) 7,40h max - Maksimum høyde (mm) 2,40h min - Minimum høyde (mm) 1,00s - Tykkelse (mm) 0,50
Materiale
DIN 17222 - C 75 - WERKSTOFF NR. 1.0605
Karakteristik
Kurvede fjærskiver brukes når man skal utligne et aksialt mellomrom. Dette kan være utligning av mindre mellomrom med relativt lett belastning. - Alle dimensjoner har 1 "kurve". Kurveskiver med 1 "kurve" gjør at skiven kan trykkes plan uten at kurveskiven setter seg, noe som gir redusert kraft. Det anbefales imidlertid alltid å dimensjonere slik at det brukes mindre vandring.
Overflade
De 4 minste dim. er behandlet med fosfat og olje. Resten av dim. er galvanisert 9-12 my.
