Finger fjærskiver

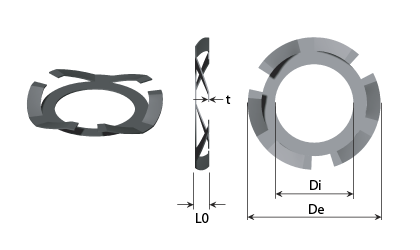

Teknisk tegning - Finger fjærskiver
Fingerfjærskiver brukes når det er behov for å redusere støy og vibrasjoner. Dette gjøres ved å utligne en aksialklaring som kan oppstå i konstruksjoner, for eksempel ved kulelager.
Vis mer Vis mindre

Handle etter
Butikkalternativer
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
L0 - Ubelastet lengde (mm)
s - Maks vandring (mm)
t - Tykkelse (mm)
F - Middelkraft ved L1 (N)

Items 1-10 of 20

Set Descending Direction
Vis priser - Legg i handlekurv Materiale De
Utvendig diameter (mm)		 Di
Innvendig diameter (mm)		 L
Høyde ved belastningen F (mm)		 L0
Ubelastet lengde (mm)		 s
Maks vandring (mm)		 t
Tykkelse (mm)		 F
Middelkraft ved L1 (N)		 Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Fjærstål 15,11 7,92 1,57 2,38 0,81 0,25 2,90 F60400 F60400
Fjærstål 18,49 8,74 1,57 3,18 1,61 0,15 26,70 F60410 F60410
Fjærstål 21,49 11,51 1,57 3,18 1,61 0,15 22,30 F60420 F60420
Fjærstål 21,49 11,51 1,57 3,18 1,61 0,20 49,20 F60430 F60430
Fjærstål 23,52 8,74 1,57 3,18 1,61 0,25 35,60 F60450 F60450
Fjærstål 23,52 11,51 1,57 3,18 1,61 0,18 111,50 F60440 F60440
Fjærstål 25,50 13,11 1,57 3,18 1,61 0,15 31,20 F60460 F60460
Fjærstål 25,50 13,11 1,57 3,18 1,61 0,18 44,50 F60470 F60470
Fjærstål 29,57 10,31 1,57 3,18 1,61 0,25 49,20 F60490 F60490
Fjærstål 29,57 17,48 1,57 3,18 1,61 0,23 80,10 F60480 F60480
  1. F60400
    På lager: 781
    F60400
    Materiale Fjærstål
    De - Utvendig diameter (mm) 15,11
    Di - Innvendig diameter (mm) 7,92
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 2,38
    s - Maks vandring (mm) 0,81
    t - Tykkelse (mm) 0,25
    F - Middelkraft ved L1 (N) 2,90
  2. F60410
    På lager: 867
    F60410
    Materiale Fjærstål
    De - Utvendig diameter (mm) 18,49
    Di - Innvendig diameter (mm) 8,74
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,15
    F - Middelkraft ved L1 (N) 26,70
  3. F60420
    På lager: 979
    F60420
    Materiale Fjærstål
    De - Utvendig diameter (mm) 21,49
    Di - Innvendig diameter (mm) 11,51
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,15
    F - Middelkraft ved L1 (N) 22,30
  4. F60430
    På lager: 948
    F60430
    Materiale Fjærstål
    De - Utvendig diameter (mm) 21,49
    Di - Innvendig diameter (mm) 11,51
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,20
    F - Middelkraft ved L1 (N) 49,20
  5. F60450
    På lager: 1 063
    F60450
    Materiale Fjærstål
    De - Utvendig diameter (mm) 23,52
    Di - Innvendig diameter (mm) 8,74
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,25
    F - Middelkraft ved L1 (N) 35,60
  6. F60440
    På lager: 50
    F60440
    Materiale Fjærstål
    De - Utvendig diameter (mm) 23,52
    Di - Innvendig diameter (mm) 11,51
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,18
    F - Middelkraft ved L1 (N) 111,50
  7. F60460
    På lager: 940
    F60460
    Materiale Fjærstål
    De - Utvendig diameter (mm) 25,50
    Di - Innvendig diameter (mm) 13,11
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,15
    F - Middelkraft ved L1 (N) 31,20
  8. F60470
    På lager: 558
    F60470
    Materiale Fjærstål
    De - Utvendig diameter (mm) 25,50
    Di - Innvendig diameter (mm) 13,11
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,18
    F - Middelkraft ved L1 (N) 44,50
  9. F60490
    På lager: 975
    F60490
    Materiale Fjærstål
    De - Utvendig diameter (mm) 29,57
    Di - Innvendig diameter (mm) 10,31
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,25
    F - Middelkraft ved L1 (N) 49,20
  10. F60480
    På lager: 5 832
    F60480
    Materiale Fjærstål
    De - Utvendig diameter (mm) 29,57
    Di - Innvendig diameter (mm) 17,48
    L - Høyde ved belastningen F (mm) 1,57
    L0 - Ubelastet lengde (mm) 3,18
    s - Maks vandring (mm) 1,61
    t - Tykkelse (mm) 0,23
    F - Middelkraft ved L1 (N) 80,10
Page
per side
Materiale

Fjederstål DIN 1.1231

Karakteristik

Fingerfjærskiver brukes der det er behov for å redusere støy og vibrasjoner. De utligner den aksiale klaringen som kan oppstå i konstruksjoner ved f.eks. kulelagre eller andre steder. Fingerfjærskiver kan brukes hvor fjærvandringen må være begrenset.
