3 bølgede fjærskiver

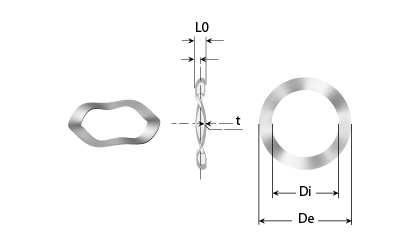

Teknisk tegning - 3 bølgede fjærskiver

3 bølgede fjærskiver brukes til å redusere aksialklaring, f.eks. ved kulelager eller andre steder der det kreves begrenset fjærvandring. De 3 minste dimensjonene har 2 skiver, og resten har 3 skiver.

Lagernumre som slutter på "R", er i rustfri utførelse.

64-70056-description

Fjærstål

64-70015-description

Rustfritt 302

Butikkalternativer

Items 1-10 of 48

Set Descending Direction
Vis priser - Legg i handlekurv Materiale De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
t
Tykkelse (mm)
L0
Ubelastet lengde (mm)
L1
Belastet høyde (mm)
F
Middelkraft ved L1 (N)
Antal bølger
(Stk.)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Rustfritt 302 4,65 3,40 0,09 0,58 0,30 1,70 2,00 W61300R W61300R
Rustfritt 302 6,15 4,92 0,14 0,76 0,38 3,30 2,00 W61310R W61310R
Rustfritt 302 7,75 6,17 0,17 0,76 0,38 3,30 2,00 W61320R W61320R
Fjærstål 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61330 W61330
Rustfritt 302 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61340R W61340R
Fjærstål 12,29 10,08 0,23 0,74 0,51 17,80 3,00 W61350 W61350
Fjærstål 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61360 W61360
Rustfritt 302 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61370R W61370R
Fjærstål 15,44 11,66 0,20 0,94 0,64 17,80 3,00 W61380 W61380
Fjærstål 15,70 11,18 0,20 1,02 0,64 17,80 3,00 W61390 W61390
  1. W61300R
    På lager: 7 711
    Materiale Rustfritt 302
    De - Utvendig diameter (mm) 4,65
    Di - Innvendig diameter (mm) 3,40
    t - Tykkelse (mm) 0,09
    L0 - Ubelastet lengde (mm) 0,58
    L1 - Belastet høyde (mm) 0,30
    F - Middelkraft ved L1 (N) 1,70
    Antal bølger - (Stk.) 2,00
  2. W61310R
    På lager: 14 039
    Materiale Rustfritt 302
    De - Utvendig diameter (mm) 6,15
    Di - Innvendig diameter (mm) 4,92
    t - Tykkelse (mm) 0,14
    L0 - Ubelastet lengde (mm) 0,76
    L1 - Belastet høyde (mm) 0,38
    F - Middelkraft ved L1 (N) 3,30
    Antal bølger - (Stk.) 2,00
  3. W61320R
    På lager: 5 457
    Materiale Rustfritt 302
    De - Utvendig diameter (mm) 7,75
    Di - Innvendig diameter (mm) 6,17
    t - Tykkelse (mm) 0,17
    L0 - Ubelastet lengde (mm) 0,76
    L1 - Belastet høyde (mm) 0,38
    F - Middelkraft ved L1 (N) 3,30
    Antal bølger - (Stk.) 2,00
  4. W61330
    På lager: 592
    Materiale Fjærstål
    De - Utvendig diameter (mm) 9,32
    Di - Innvendig diameter (mm) 6,73
    t - Tykkelse (mm) 0,15
    L0 - Ubelastet lengde (mm) 0,76
    L1 - Belastet høyde (mm) 0,38
    F - Middelkraft ved L1 (N) 13,40
    Antal bølger - (Stk.) 3,00
  5. W61340R
    På lager: 5 696
    Materiale Rustfritt 302
    De - Utvendig diameter (mm) 9,32
    Di - Innvendig diameter (mm) 6,73
    t - Tykkelse (mm) 0,15
    L0 - Ubelastet lengde (mm) 0,76
    L1 - Belastet høyde (mm) 0,38
    F - Middelkraft ved L1 (N) 13,40
    Antal bølger - (Stk.) 3,00
  6. W61350
    På lager: 20 907
    Materiale Fjærstål
    De - Utvendig diameter (mm) 12,29
    Di - Innvendig diameter (mm) 10,08
    t - Tykkelse (mm) 0,23
    L0 - Ubelastet lengde (mm) 0,74
    L1 - Belastet høyde (mm) 0,51
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (Stk.) 3,00
  7. W61360
    På lager: 2 230
    Materiale Fjærstål
    De - Utvendig diameter (mm) 12,50
    Di - Innvendig diameter (mm) 8,89
    t - Tykkelse (mm) 0,18
    L0 - Ubelastet lengde (mm) 0,89
    L1 - Belastet høyde (mm) 0,51
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (Stk.) 3,00
  8. W61370R
    På lager: 6 832
    Materiale Rustfritt 302
    De - Utvendig diameter (mm) 12,50
    Di - Innvendig diameter (mm) 8,89
    t - Tykkelse (mm) 0,18
    L0 - Ubelastet lengde (mm) 0,89
    L1 - Belastet høyde (mm) 0,51
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (Stk.) 3,00
  9. W61380
    På lager: 530
    Materiale Fjærstål
    De - Utvendig diameter (mm) 15,44
    Di - Innvendig diameter (mm) 11,66
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 0,94
    L1 - Belastet høyde (mm) 0,64
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (Stk.) 3,00
  10. W61390
    På lager: 7 535
    Materiale Fjærstål
    De - Utvendig diameter (mm) 15,70
    Di - Innvendig diameter (mm) 11,18
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 1,02
    L1 - Belastet høyde (mm) 0,64
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (Stk.) 3,00
Page
per side

Rustfritt: WERKSTOFF NR. 1.4310 - Lagernumre som slutter på 'R' er i rustfritt stål.

Fjærstål: Ck67 WERKSTOFF NR. 1.1231 - Lagernumre som ikke slutter på 'R' er i fjærstål.
